4.3寸工业平板电脑（带外壳）
编号：
4.3英寸WINCE工业电脑(触摸LCD一体化电脑)支持VS2005,VS2008下的VC++,VB,C#编程，像开发PC软件一 样开发应用程序。使用了ARM内核的S3C2416处理器，该处理器是一个具有超强功能的低功耗处理器。该产品中预装Windows CE OS。Windows CE OS平台起到了一个桥梁的作用，是系统集成开放式HMI解决方案的理想选择。是自动化过程监控，人机过程界面监控首先。
个性化定制服务：用户可以定制带自己LOGO的面板，正版WINCE系统，软件硬件等特殊功能定制
|
产品规格 |
| 操作系统（开放式人机界面） |
WindowsCE 5.0 |
| 显示区大小 |
4.3″（长：宽=16：9） |
| LCD分辨率 |
480×272 |
| LCD亮度 |
250cd/㎡ |
| LCD颜色 |
64K色显示 |
| 背光灯 |
LED背光灯 |
| 通讯接口 |
2路RS232，1路485，1路USB |
| CPU |
32-bit 主频400MHz |
| 内存 |
64M(DDRAM) |
| 触摸屏面板 |
4线电阻方式 |
| 外壳材料 |
ABS+PC |
| 外形尺寸 |
148x86(mm) |
| 可视开孔尺寸 |
131x78(mm) |
| 工作温度 |
-10～60℃ |
| 工作环境湿度 |
10～90%RH |
| 供电电源 |
直流12V/24V |
| 功耗 |
1W |

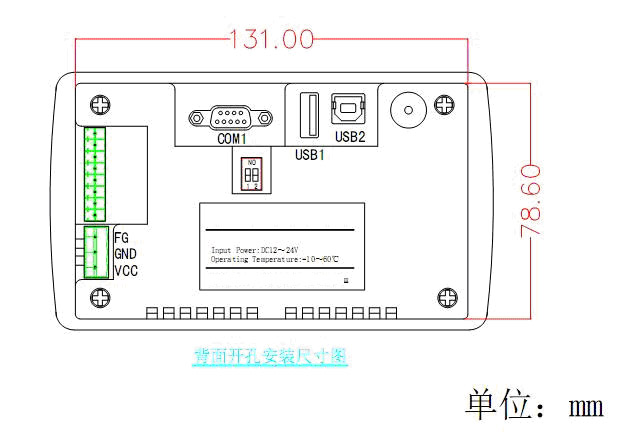

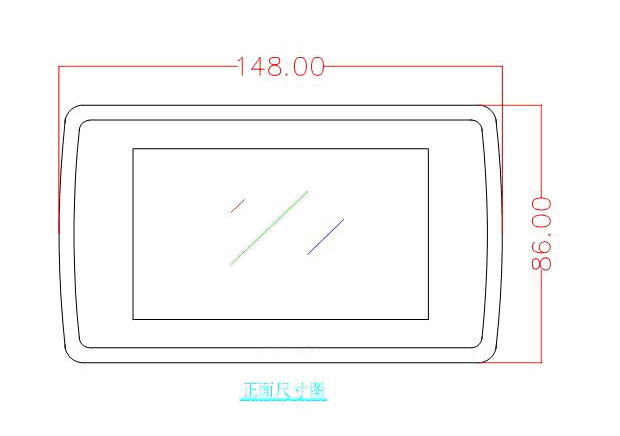

产品外观及尺寸（单位：mm）
 1.概述
|
- ·RS232串口,RS485串口，SD卡控制器，USB Host控制器，四线电阻触摸屏驱动；
- ·可完美支持WindowsCE .NET 5.0操作系统；
- ·新增Flash掉电保护功能；
- ·用户可将精力集中在应用程序相关的技术开发上，而无须关心复杂、费心的硬件平台和底层软件上；
- ·支持Visual Studio 2005或2008.net(.net 2.0 Compact)、EVC++或、LabView开发；
- ·显示格式480×272，6.5万色。支持屏幕旋转（0°、90°、180°、270°）
- ·触摸屏输入；
- ·三星ARM9 S3C2416的CPU（主频：400MHz），64MB的DDRⅡ，128MB的NandFlash，Windows CE .NET 5.0；
- ·显示屏：4.3inch(英寸)，480×272TFT LCD，宽温型，64K色；
- ·二路3线RS-232串口（COM1,COM2），一路RS-485总线（COM3）接口；
- ·一路USB Device接口，支持Activesync和PC机同步通信和联调应用程序；
- ·一路USB Host接口，支持鼠标、键盘、U盘等设备；
- ·SD/MMC接口，支持SD卡和MMC卡；
- ·DC12V，电源输入接口，可靠性高；
1.3.选型指南
|
型号 |
差别 |
相同 |
说明 |
|
BLWCEL |
二路RS-232串口；
一路RS-485总线接口 |
其他相同 |
简单的RS-485通讯 |
|
BLWCEH |
二路RS-232串口；
一路带隔离RS-485总线接口
|
其他相同 |
RS-485总线接口加有DC-DC电源，光耦隔离。 |
2.端口介绍

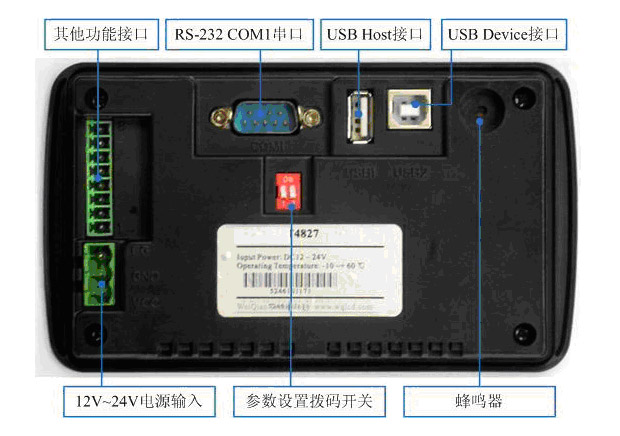

端口位置图
图2.1
图2.2
1. RS-232 COM2的RX 2. RS-232 COM2的TX
3. RS-232的GND 4. RS-232 COM1的RX
5. RS-232 COM1的TX 6. RS-485的GND
7. RS-485 COM3的485B 8. RS-485 COM3的485A
9. 电源接口GND 10. 电源接口+12V
11. 备用电源接口GND 12. 备用电源接口+12V
