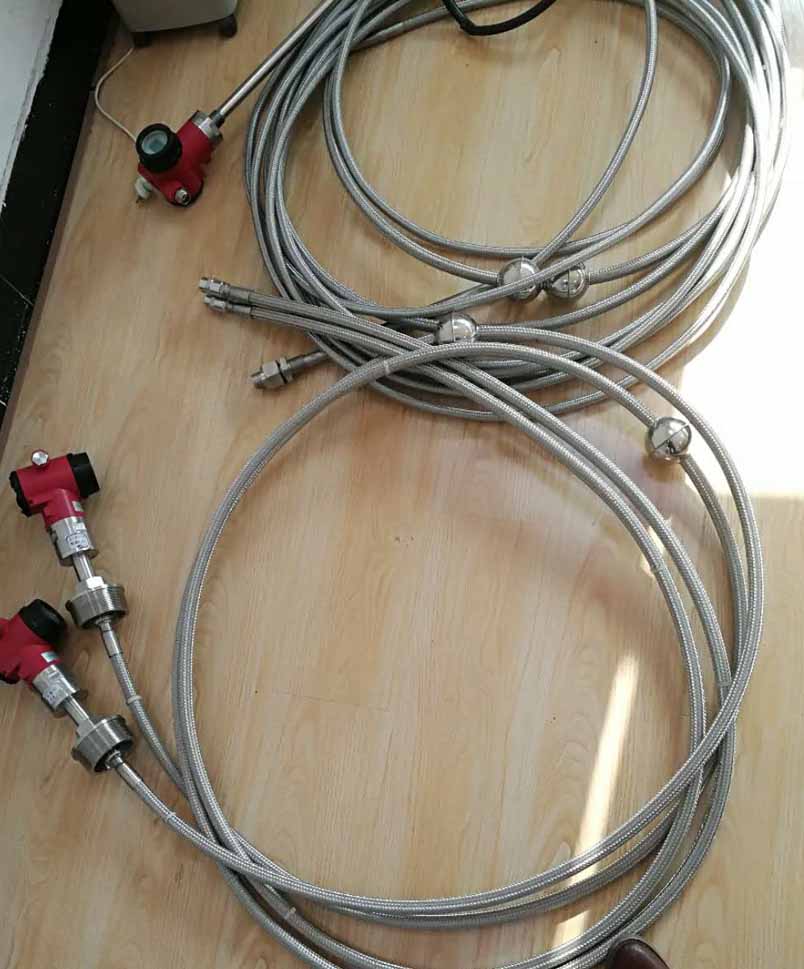

油缸内置位移传感器

磁致伸缩传感器是应用“磁致伸缩”技术研制而成。此项技术由美国公司于1975年世界首创。现已在国际范围内广泛应用于要求测量精度高和测量可靠的液位、位移测量系统。它具有精度高、分辨率高、重复性好、稳定可靠、非接触式测量、寿命长、安装方便、环境适应性强等特点。它的输出信号是一个真正的绝对位置输出，而不是比例的或需要再放大处理的信号，所以不存在信号漂移或变值的情况，因此不必像其它液位、位移传感器一样需要定期重标和维护；正是因为它的输出信号为绝对数值，所以即使电源中断重接也不会对数据接收构成问题，更无须重新归回零位。它可广泛应用于石油、化工、电力、制药、食品、饮料、工程机械等行业的各种液罐的液位、机械位移的测量和控制。

二、工作原理

磁致伸缩液位、位移传感器的工作原理如图一。该产品主要由测杆、电子仓和套在测杆上的非接触的浮球或磁环（内装有磁铁）组成。测杆内装有磁致伸缩管（波导管），测杆由不导磁的不锈钢管制成，可靠地保护了波导管。工作时，由电子仓内电子电路产生一起始脉冲，此起始脉冲在波导管中传输时，同时产生了一沿波导管方向前进的旋转磁场，当这个磁场与磁环中的永久磁场相遇时，产生磁致伸缩效应，使波导管发生扭动，这一扭动被安装在电子仓内的拾能机构所感知并转换成相应的电流脉冲，通过电子电路计算出两个脉冲之间的时间差，即可精确地测出被测介质的液位高度或机械位移量。

图一

三、主要技术参数

技术参数

1．液位量程范围（mm）80, 150,300, 500, 800, 1000, 1200, 1500, 2000, 2500, 2800

3000,3500, 4000, 4500, 5000 ，10000，18000(也可根据用户要求定制)

位移量程范围（mm）80, 150,300, 500, 800, 1000, 1200, 1500, 2000, 2500, 2800

3000,3500, 4000, 4500, 5000 (也可根据用户要求定制)

2．输出形式/工作电压：

A. 模拟输出信号 0～5V/+24VDC+10%、0～10V/+24VDC+10%、（-5～+5）V/+15VDC+10%、

（-10～+10）V/+15VDC+10%或4-20mA/+24VDC+10%

B．异步通讯二进制数字信号（RS485）；SSI信是号。

3．工作温度：T1：0～70℃ T2：-25～+80℃ T3：-40～+85℃
