手脉发生器

发布时间：2010/12/30 16:43:57

特点

手动脉冲发生器（薄型），金属齿轮

转动手感清晰

安装部位尺寸：轴径72，3-M4螺丝固定

驱动器输出型，抗干扰能力强

可长距离传输

用于数控机床、印刷机械零位补正和信号分割

可选脉冲数 25、100p/r

电气参数

电源电压	DC+5-12V或+5V
输出电压	高电平≥85%Vcc,低电平≤0.3V
消耗电流	≤100mA
响应频率	0-20kHz
输出波形	方波
电路特征	C集电极开路输出，F互补输出,E电压输出，L长线驱动输出

机械参数

启动力矩	1*10^-2Nm
载空比	0.5+0.1T
正常机械转速	≤200rpm
最大机械转速	500rpm
工作寿命	MTBF≥10000h
抗震动	50m/s²,10-200Hz,XYZ方向各2h
重量	约0.26kg

环境条件

防护	防水防油防尘 IP54
工作温度	-10^。C-70^。C
储存温度	-30^。C-85^。C 无结露
工作湿度	30-85%

接线图：

卧式端子代号	1	2	3	4	5	6
电压输出	A	B	0V	5-12V	----	----
驱动器输出	A	B	0V	5V	A-	B-

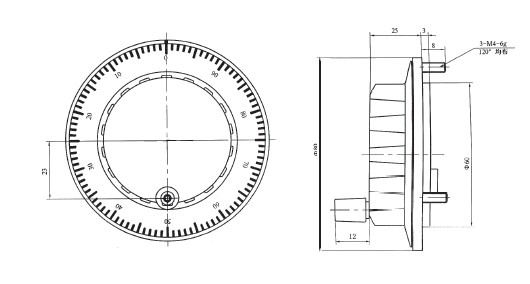

外形图
