KDC系列产品用来测量存在摆动情况的位移变化. 铝制外壳做阳极电泳处理，外观靓丽，耐腐蚀性强. 由于内部采用导电塑料，产品可以在流畅运行的基础上输出低噪顺滑信号。
采用自动纠偏的连接装置，15°的连接角度偏差不会带来任何负面影响 . 归因于电阻轨道的线性修刻技术
参数：
KDC铰链系列特性：
A、一亿次超长寿命
B、线性度 0.05%(行程>275mm)
C、重复精度 <0.01mm
D、工作速度 ≤10m/s
E、保护等级 IP65
F、双鱼眼轴承纠偏
G、最大连接偏角可达 ± 15 °
|
型号 |
Unit |
10 |
25 |
50 |
75 |
100 |
125 |
150 |
175 |
200 |
225 |
250 |
275 |
300 |
400 |
|
量程 |
mm |
10 |
25 |
50 |
75 |
100 |
125 |
150 |
175 |
200 |
225 |
250 |
275 |
300 |
400 |
|
电气行程(T.E) |
mm |
13 |
28 |
53 |
78 |
103 |
128 |
153 |
178 |
203 |
228 |
253 |
278 |
303 |
403 |
|
总长 |
mm |
115 |
130 |
155 |
180 |
205 |
230 |
255 |
280 |
305 |
330 |
355 |
380 |
405 |
505 |
|
电阻 |
KΩ |
1 |
1 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
|
电阻误差 |
±% |
20 |
|
线性度 |
% |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.05 |
|
重复精度 |
mm |
0.01 |
|
推荐电刷电流 |
μA |
1 |
|
电刷最大电流 |
mA |
10 |
|
最大工作电压 |
V |
42 |
|
信号输出 |
|
0-5V,0-10V,±5V,4-20mA |
|
分辨率 |
|
infinite |
|
输出平滑度 |
% |
0.1 |
|
绝缘电阻 |
MΩ |
≥10 |
|
温度系数 |
ppm/k |
5 |
|

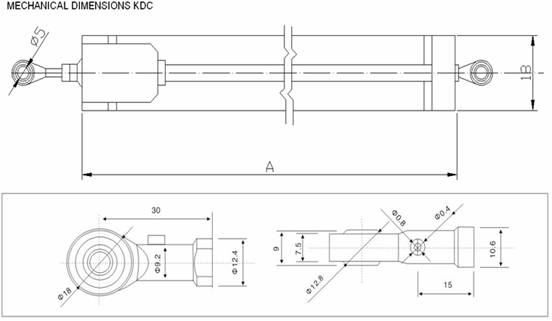

尺寸 A |
mm |
50 |
65 |
90 |
115 |
140 |
165 |
190 |
215 |
240 |
265 |
290 |
315 |
340 |
440 |
|
机械行程(M.T) |
mm |
15 |
30 |
55 |
80 |
105 |
130 |
155 |
180 |
205 |
230 |
255 |
280 |
305 |
405 |
|
驱动力 |
N |
≤3 |
|
工作温度 |
℃ |
-60······150 |
|
振动频率 |
Hz |
5······2000 |
|
振幅 |
mm |
0.8 |
|
加速度 |
g |
20 |
|
寿命 |
cycle |
10×106 |
|
工作速度 |
m/s |
≤10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
声明： 以上表中所列数据，是在环境温度25℃，相对湿度52%，传感器作为分压器使用时（电刷电流不超过1μA）的情况下的测试结果
