技术特点

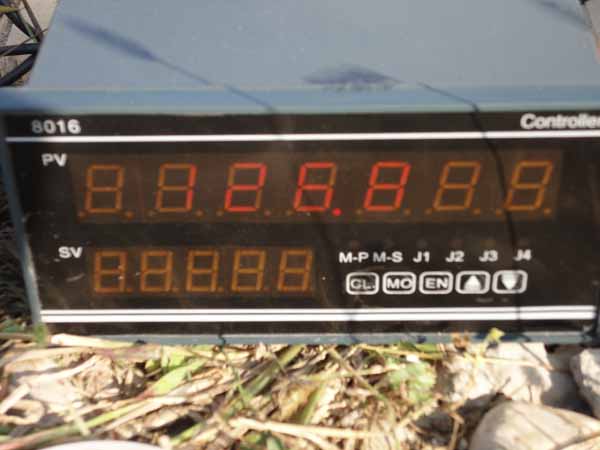

8016型计数显示表是一个七位位移显示和5位速度显示的双显示的位置计数、控制、显示模块。可广范应用于工业控制领域。

◆      国际通用的160×80×125mm标准机箱，七位0.6英寸数码管主显示位移。五位0.56英寸数码管副显示速度。

◆      输入A和输入B构成双输入端，可识别相位为90度的脉冲编码器信号。

◆      可输入单路开关信号（脉冲）用于计数（单向）和测速。

◆      设有外部清零端子，可由外部开关控制清零。

◆      位移和速度各设定两个控制值，各两路单刀双掷继电器输出，可用于控制或报警。最多6路继电器输出，可定制。

◆      所有继电器输出均可设定自动延时复位时间，实现自动延时复位功能。

◆      双显示均有峰值显示功能。

◆      计数和计速同时进行显示。

◆      参数设定密码保护功能。

◆      当前显示值和设定值掉电不丢失。

◆      可设定倍率，确定输入脉冲与显示值之间的比例关系。校准后此项无效。

◆      外接传感器：

a．    角、线位移光栅传感器，给传感器提供5V(最大120mA)、12V(最大100mA)供电。

b．   接近开关或霍尔开关，通过设置可对其脉冲进行计数，接AB两相均可。

◆      计数倍频：单倍频、双倍频、四倍频可设置。

◆      多点校准：最多可对9点进行线性校准（不包括起始0点），校准点数1-9个可任意，各校准段的起止点具体位置也可任意（起始零点除外）。

◆      输入滤波：可以对输入的错误或者干扰信号进行不同程度过滤，可设定。

◆      具有485通讯功能。通讯波特率可设定，默认为9600bps，8位数据位1位停止位无校验位，上位机可以随时读取各种测量数据以及修改除了参数保护密码以外的所有设置参数。详见通讯协议。

◆      一主多从： 一台仪表采集信号，多台仪表同步显示；任何仪表更改设置则所有仪表均同步更改。

技术参数

◆      供电电压：AC220V 50Hz

◆      脉冲频率：≤80K Hz（进行输入滤波时为30 K Hz）

◆      倍率范围：0.001~9999.999

◆      显示范围：位移：-999999~9999999，速度：-9999~99999。

◆      脉冲电平：低电平：-70V~0.8V  高电平：3 ~100V

◆      脉冲宽度：最小10us

◆      触点容量：AC220V10A  DC30V10A

◆      安装方式：卡入式

◆      开孔尺寸：150×75mm

◆      环境温度：-40℃~85℃

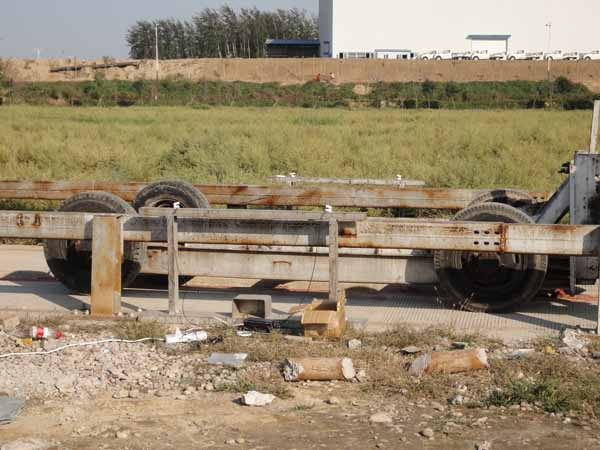

                                                            高速数据采集现场（精度 0.1ms）
