KTF滑块系列位移传感器用来进行大范围的长度和位移测量 . KTF行程高达2500毫米,输出线性度小于0.05%(行程大于350毫米),重复精度±0.01mm.滑块系列的特殊机构设计以节省尺寸,保证在狭窄空间内安装.铝制外壳做阳极电泳处理,外观靓丽,耐腐蚀性强. 由于内部采用导电塑料,产品可以在流畅运行的基础上输出低噪顺滑信号。
在滑块的头部设计有球绞连接,可以减小安装偏差带来的影响。

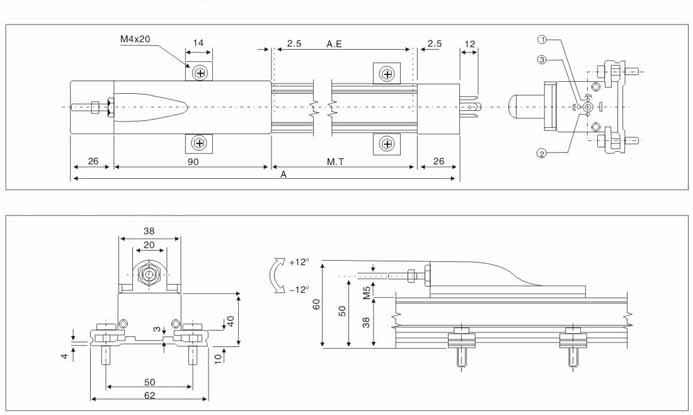

参数 :
KTF滑块系列特性
A、超长寿命 (100 million cycles次循环)
B、线性度 0.05% (行程≥350mm)
C、重复精度 <0.01mm
D、工作速度 ≤10m/s
E、球绞连接避免径向力
F、DIN 430650标准接口
型号 |
Unit |
75 |
100 |
125 |
150 |
175 |
200 |
225 |
250 |
275 |
300 |
350 |
400 |
450 |
475 |
500 |
量程 |
mm |
75 |
100 |
125 |
150 |
175 |
200 |
225 |
250 |
275 |
300 |
350 |
400 |
450 |
475 |
500 |
电气行程(T.E) |
mm |
80 |
105 |
130 |
155 |
180 |
205 |
230 |
255 |
280 |
305 |
355 |
405 |
455 |
480 |
505 |
电阻 |
KΩ |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
电阻误差 |
±% |
20 |
线性度 |
% |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.06 |
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
重复精度 |
mm |
0.01 |
推荐电刷电流 |
μA |
1 |
电刷最大电流 |
mA |
10 |
最大工作电压 |
V |
42 |
信号输出 |
|
0-5V,0-10V,4-20mA |
分辨率 |
|
无限小 |
输出平滑度 |
% |
0.1 |
绝缘电阻 |
MΩ |
≥10 |
温度系数 |
ppm/k |
5 |
总长 |
mm |
224 |
249 |
274 |
299 |
324 |
349 |
374 |
399 |
424 |
449 |
499 |
549 |
599 |
624 |
649 |
机械行程(M.T) |
mm |
82 |
107 |
132 |
157 |
182 |
207 |
232 |
257 |
282 |
307 |
357 |
407 |
457 |
482 |
507 |
驱动力 |
N |
≤3 |
工作温度 |
℃ |
-60······150 |
振动频率 |
Hz |
5······2000 |
振幅 |
mm |
0.8 |
加速度 |
g |
20 |
寿命 |
cycle |
10×106 |
工作速度 |
m/s |
≤10 |
型号 |
Unit |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
900 |
950 |
1000 |
1150 |
1250 |
1500 |
2000 |
2300 |
量程 |
mm |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
900 |
950 |
1000 |
1150 |
1250 |
1500 |
2000 |
2300 |
电气行程(T.E) |
mm |
555 |
605 |
655 |
705 |
755 |
805 |
855 |
905 |
955 |
1005 |
1155 |
1255 |
1505 |
2005 |
2305 |
电阻 |
KΩ |
5 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
20 |
20 |
20 |
电阻误差 |
±% |
20 |
线性度 |
% |
0.1 |
0.1 |
0.1 |
0 |
0 |
0 |
0 |
0 |
0 |
0.04 |
0.04 |
0.03 |
0.03 |
0.02 |
0.02 |
重复精度 |
mm |
0.01 |
推荐电刷电流 |
μA |
1 |
电刷最大电流 |
mA |
10 |
最大工作电压 |
V |
42 |
信号输出 |
|
0-5V,0-10V,4-20mA |
分辨率 |
|
无限小 |
输出平滑度 |
% |
0.1 |
绝缘电阻 |
MΩ |
≥10 |
温度系数 |
ppm/k |
5 |
总长 |
mm |
699 |
749 |
799 |
849 |
899 |
949 |
999 |
### |
### |
1149 |
1299 |
1399 |
1649 |
2149 |
2449 |
机械行程(M.T) |
mm |
557 |
607 |
657 |
707 |
757 |
807 |
857 |
907 |
957 |
1007 |
1157 |
1257 |
1507 |
2007 |
2307 |
驱动力 |
N |
≤3, |
工作温度 |
℃ |
-60······150 |
振动频率 |
Hz |
5······2000 |
振幅 |
mm |
0.8 |
加速度 |
g |
20 |
寿命 |
cycle |
10×106 |
工作速度 |
m/s |
≤10 |
声明:
以上表中所列数据,是在环境温度25℃,相对湿度52%,传感器作为分压器使用时(电刷电流不超过1μA)的情况下的测试结果。
